Station météo

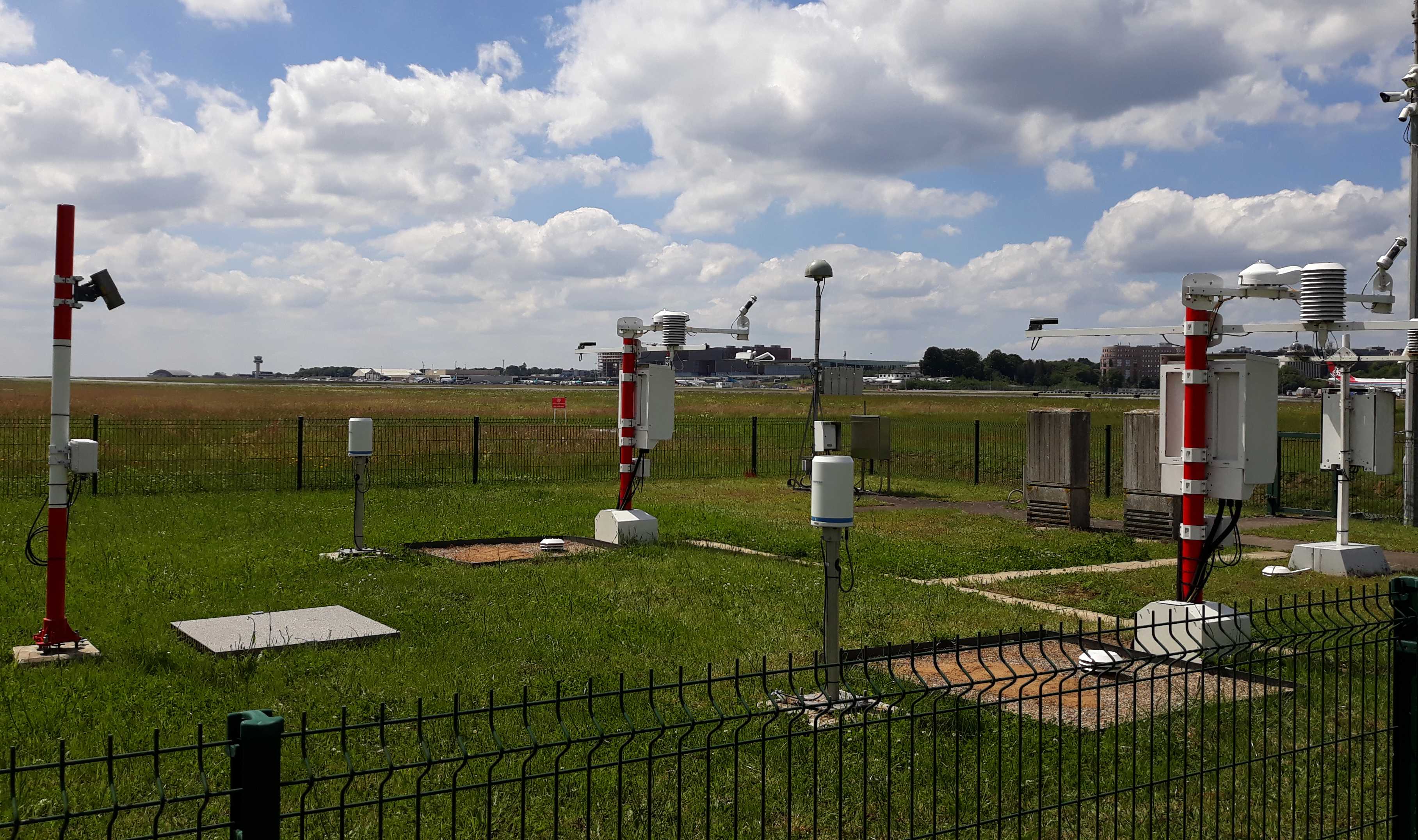

La station météorologique officielle de MeteoLux est située dans l’enceinte aéroportuaire du Findel.

Station d'observation de Luxembourg

  • OMM  index : 06590
  • Nom de la station : Luxembourg (Aéroport du Findel)
  • Latitude : 49°37’33.9’’N (49.6261 N)
  • Longitude : 6°12’12.5’’E (6.20347 E)
  • Elévation de la station (H) : 376.1 m
  • Elévation du capteur de pression QFE (HP) : 376.1 m
  • Elévation de l’aérodrome (HA) : 376.1 m (1234 ft)
  • En service depuis : 1947-01-01

Température de l’air (2 m)

Fabricant
Vaisala
Modèle
HMP45D, Pt-100
Date de mise en service
2002

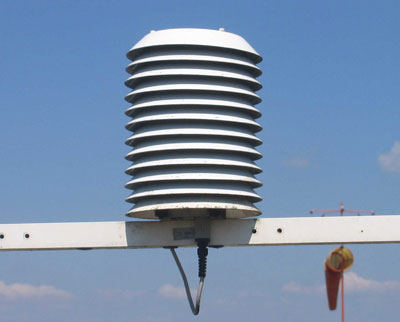

La température de l’air est mesurée à 2 m au-dessus du sol avec un thermomètre à résistance en platine (Pt-100).

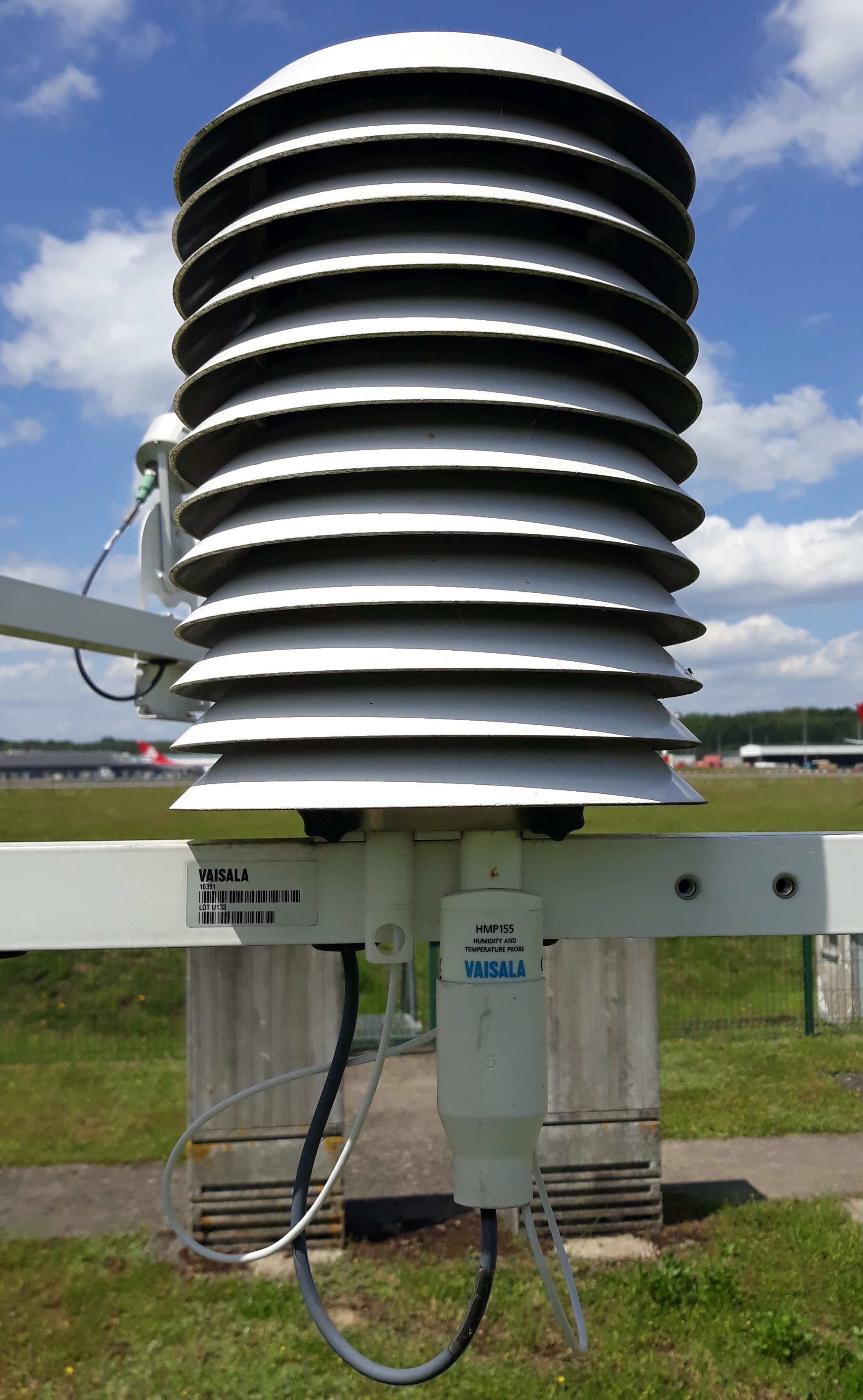

Le principe du thermomètre à résistance est basé sur la variation de la résistance électrique en fonction de la température. La résistance à 0°C est de 100 Ω. Le capteur est installé dans un abri ventilé naturellement afin de le protéger des rayonnements et des intempéries (DTR13). La température de l’air est déterminée par des équations quadratiques et cubiques dont les coefficients sont définis par la norme IEC 751 (actuellement EN 60751).

Spécifications

Capteur
Pt-100 (IEC 751 1/3 classe B)
Plage de mesure
-40 °C à +60 °C
Incertitude
1/3 classe B (±0.1 K)
Type de commutation
4 fils

Température de l’air (5 cm)

Fabricant
Vaisala
Modèle
DTS12G1
Date de mise en service
2002

La température de l’air est mesurée à 5 cm au-dessus d’une surface plane exempte de couverture végétale et de neige . La température de l’air à 5 cm la plus basse mesurée entre 17:46 et 05:45 UTC  sera reportée dans le message synoptique de 06:00 UTC.

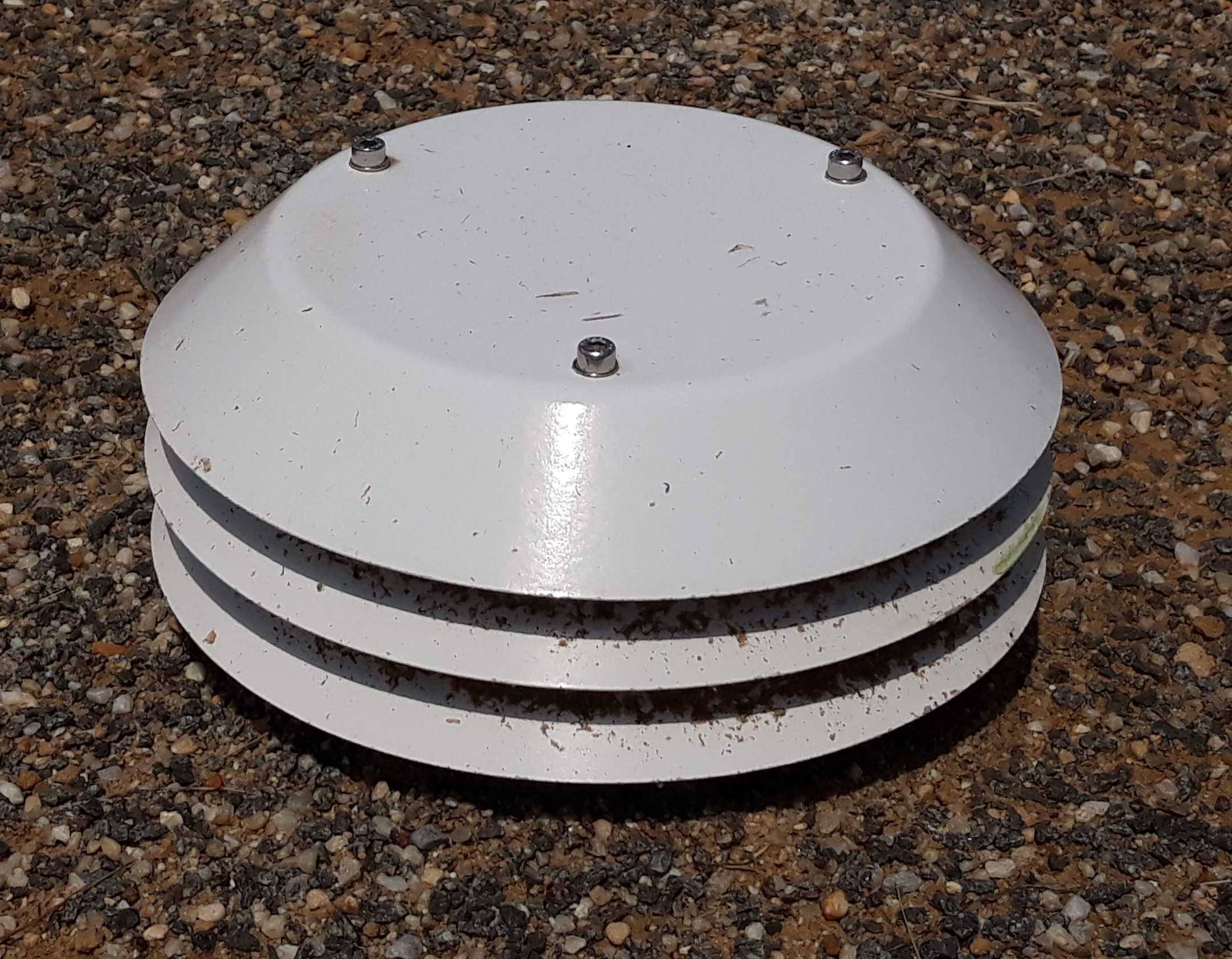

Le principe du thermomètre à résistance est basé sur la variation de la résistance électrique en fonction la température. Entre le 1 mars et le 31 octobre le capteur est recouvert par un couvercle ventilé naturellement afin de le protéger des rayonnements et des intempéries (DTR15). La température de l’air est déterminée par des équations quadratiques et cubiques dont les coefficients sont définis par la norme IEC 751 (actuellement EN 60751, anciennement DIN 43760).

Spécifications

Capteur
Pt-100
Intervalle de mesure
-80 °C à +80 °C
Incertitude
1/4 DIN 43760 Kl. B (±0.08 K à 0 °C)
Type de commutation
4 fils

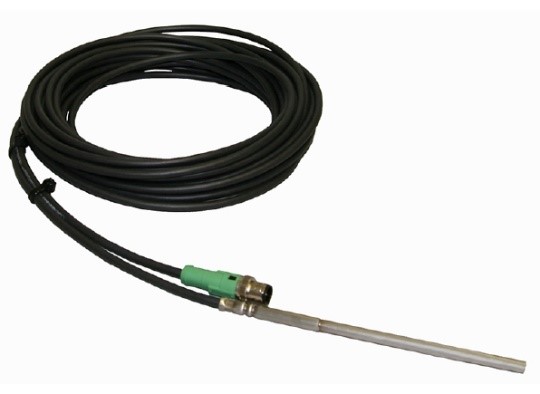

Température du sol

Fabricant
Vaisala
Modèle
DTS12G1
Date de mise en service
2002

Les températures du sol sont mesurées à une profondeur de 2, 5, 10, 20, 50 et 100 cm avec des thermomètres à résistance en platine (Pt-100) utilisant la variation de la résistance électrique en fonction la température. Les thermomètres sont installés horizontalement à différentes profondeurs dans une tige en plastique.

Spécifications

Capteur
Pt-100
Intervalle de mesure
-80 °C à +80 °C
Incertitude
1/4 DIN 43760 Kl. B (±0.08 K à 0 °C)
Type de commutation
4 fils

Humidité relative

Fabricant
Vaisala
Modèle
HMP45D, HUMICAP® 180
Date de mise en service
2002

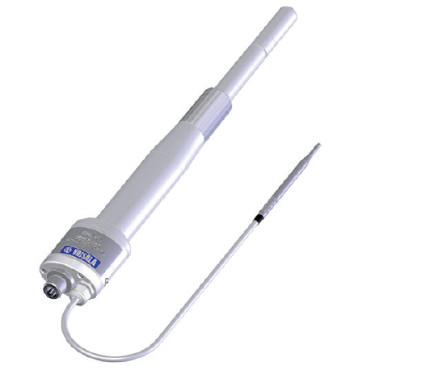

L’humidité relative est mesurée par une sonde HUMICAP® 180 située à 2 m au-dessus du sol, qui utilise le principe de variation de capacité du capteur par l’absorption de molécules d’eau dans un mince film en polymère. Le capteur est logé dans un boîtier résistant aux rayonnements et aux intempéries. Le corps de protection est ventilé naturellement. La température du point de rosée et la température du bulbe humide sont calculées à partir des valeurs d’humidité relative et de température de l’air. La pression partielle de vapeur d’eau est obtenue à partir de la pression de vapeur saturée calculée selon la formule de Hyland et Wexler (1983).

Spécifications

Capteur
HUMICAP® 180
Intervalle de mesure
0.8% à 100%HR
Incertitude de l’étalonnage (usine) (à 20 °C)
±1% HR (0% – 90% HR)
±2% HR (90% – 100% HR)
Incertitude de l’étalonnage (in-situ) (à 20 °C) (selon ASTM E104-85)
±2% HR (0% – 90% HR)
±3% HR (90% – 100% HR)
Temps de réponse (20 °C)
15 s

Pression atmosphérique

Fabricant
Vaisala
Modèle
DPA503
Date de mise en service
2002

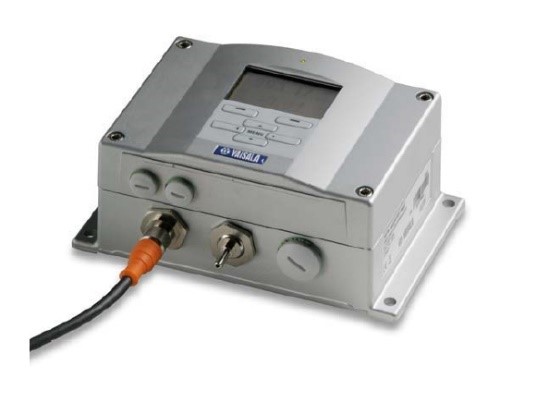

La pression atmosphérique est mesurée au niveau de la station par un baromètre  digital, qui utilise les changements capacitifs du capteur (BAROCAP®) qui s’opèrent à travers une membrane en silicium. Le DPA503 est équipé de 3 capteurs BAROCAP® redondants afin d’assurer une sécurité accrue indispensable dans le secteur aéronautique. La pression atmosphérique au point de référence de l’aéroport et au niveau de la mer sont calculées à partir des valeurs mesurées de pression atmosphérique au niveau de la station, de températures et d’humidité.

Spécifications

Capteur
BAROCAP®
Intervalle de mesure
entre 500 hPa et 1100 hPa
Incertitude à 20 °C :
0.2 hPa
Stabilité à long-terme
0.1 hPa par année

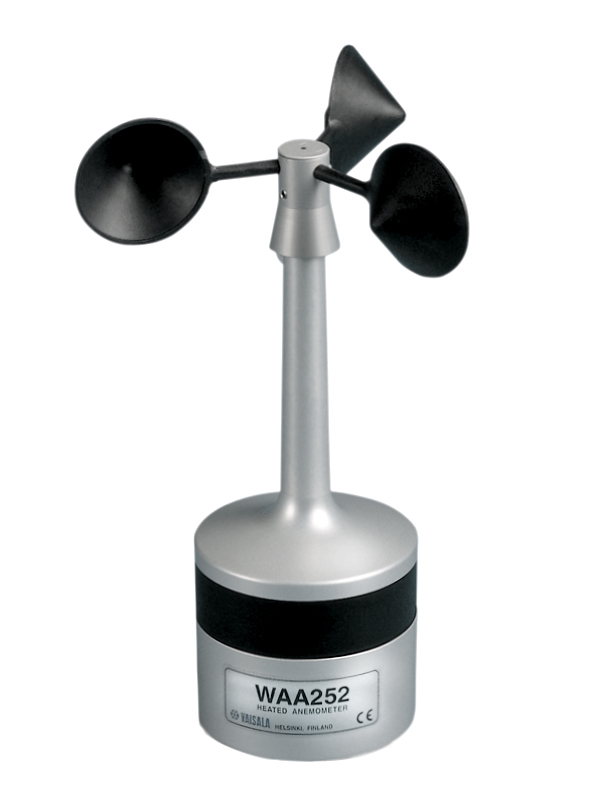

Vitesse du vent

Fabricant
Vaisala
Modèle
WAA151
Date de mise en service
1985

La vitesse du vent est mesurée mécaniquement par un anémomètre à coupelles coniques, situé sur un mât d’une hauteur de 10 m au-dessus du sol. Mis en mouvement par le vent, un disque interrupteur coupe un faisceau infrarouge plusieurs fois par révolution et le transistor photoélectrique crée ainsi un train d’impulsions qui est directement proportionnel à la vitesse du vent. Un élément chauffant installé dans la cavité de la tige est activé lorsque la température de l’air est inférieure à 4 °C.

Spécifications

Capteur
codeur optique avec phototransistor
Intervalle de mesure
0.4 m/s à 75 m/s
Incertitude
±0.17 m/s (0.4 – 60 m/s)
Seuil de démarrage
< 0.5 m/s
Constance de distance
2.0 m

Direction du vent

Fabricant
Vaisala
Modèle
WAV151
Date de mise en service
1985

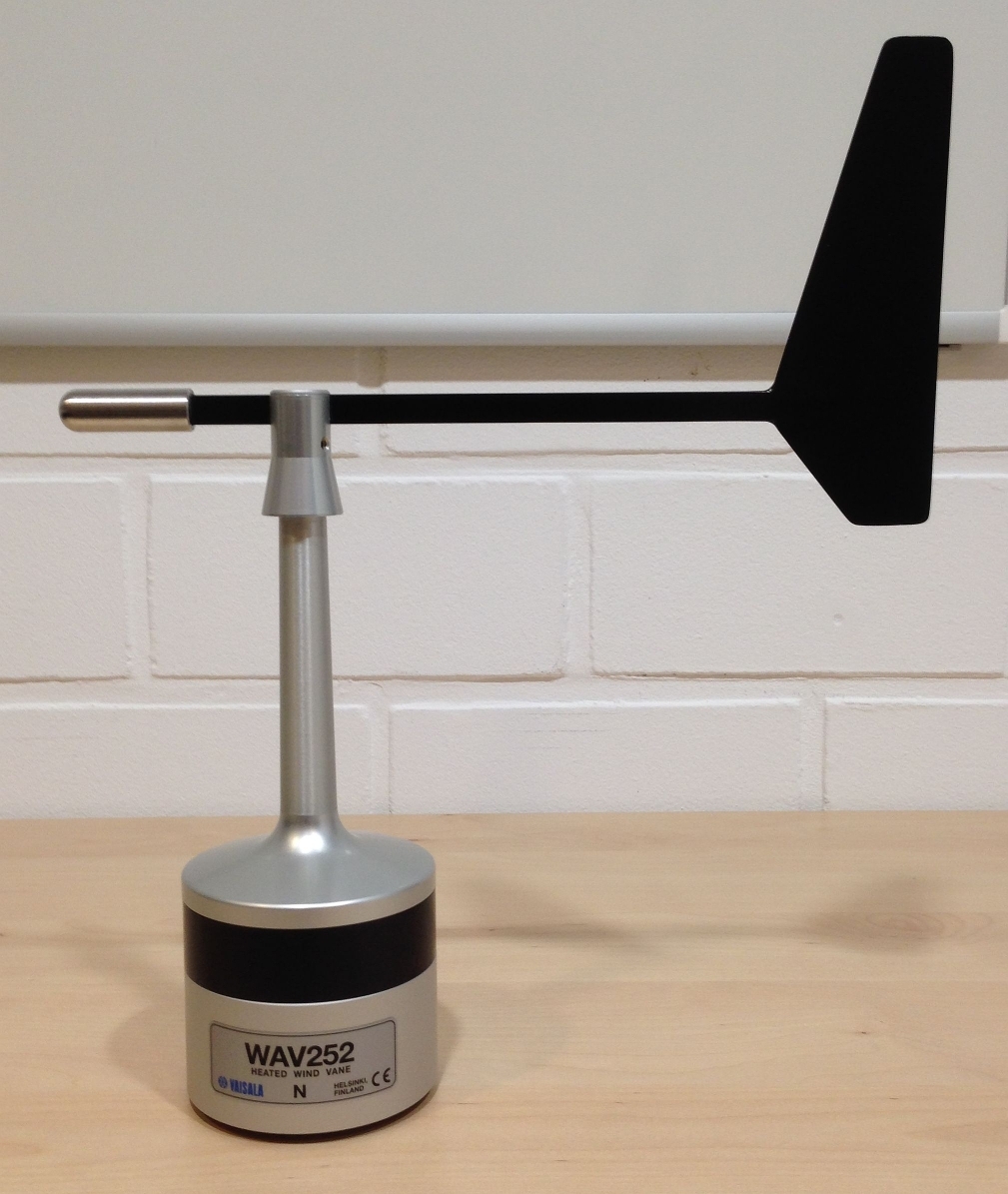

La direction du vent est mesurée mécaniquement par une girouette à roulement à billes sur un mât d’une hauteur de 10 m au-dessus du sol. Avec l’aide d’un disque codeur optique, la direction du vent est directement convertie en code binaire. Un élément chauffant installé dans la cavité de la tige est activé lorsque la température de l’air est inférieure à 4 °C.

Spécifications

Capteur
codeur optique avec phototransistor (6-Bit Gray-Code)
Intervalle de mesure
0° à 360°
Incertitude
±3.0°
Seuil de démarrage
< 0.4 m/s
Constance de distance
0.4 m
Rapport d’amortissement
0.19

Direction et vitesse du vent

Fabricant
Vaisala
Modèle
WS425
Date de mise en service
2008

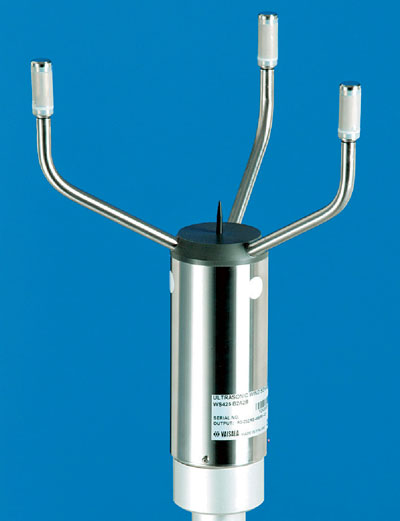

L’anémomètre ultra-sonique se compose de 3 transducteurs acoustiques disposés à équidistance (25 cm) sur un plan horizontal et respectivement décalés de 60°. Les transducteurs servent d’émetteur et de réducteur. La vitesse et la direction du vent sont déterminées en mesurant le temps nécessaire aux ultrasons pour se déplacer d’un transducteur à l’autre. La conversion des vecteurs de vent en coordonnées polaires permet alors de déduire vitesse et direction du vent.

Vitesse du vent

Capteur
WINDCAP®
Intervalle de mesure
0 m/s à 65 m/s
Incertitude
±0.135 m/s
Seuil de démarrage
±0 m
Constance de distance
±0 m

Direction du vent

Capteur
WINDCAP®
Intervalle de mesure
0° à 360°
Incertitude
±2.0°
Seuil de démarrage
±0 m/s
Constance de distance
±0 m

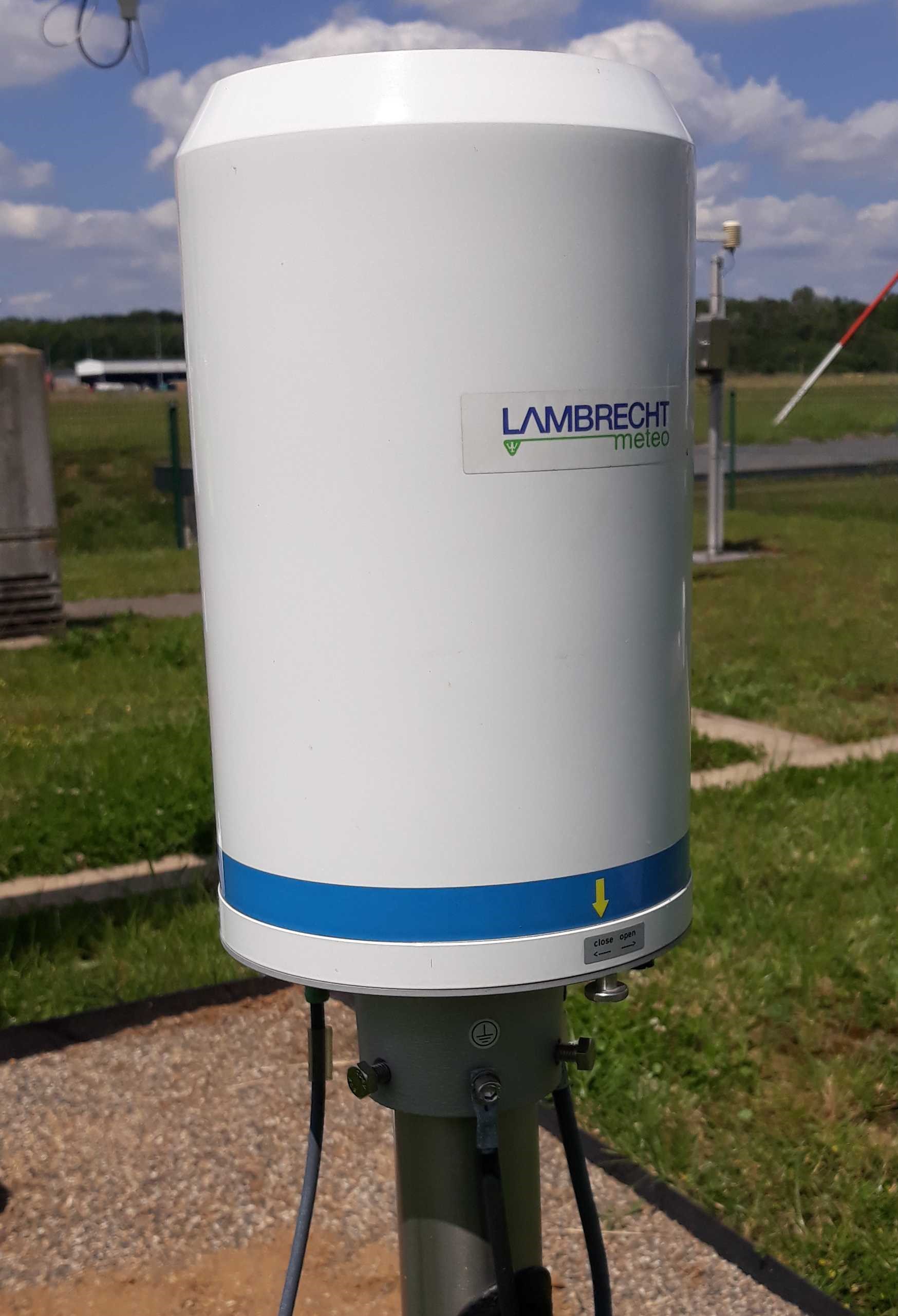

Quantité de précipitations

Fabricant
Thies Clima
Modèle
5.4032.30.008
Date de mise en service
2002

La quantité de précipitations est mesurée par un auget à basculement situé à une hauteur de 1 m au-dessus du sol. Dès lors que l’un des deux compartiments est entièrement rempli avec une certaine quantité d’eau (correspondant à 0.1 mm de précipitations), il bascule et se vide de l’eau recueillie. L’autre compartiment prend le relais et ainsi de suite. Les basculements sont comptabilisés au moyen d’un interrupteur à lames. Ce modèle n’utilise pas de relation linéaire entre l’intensité et la quantité de pluie . Un chauffage à commande thermostatique permet de faire fondre les précipitations solides.

Spécifications

Capteur
Pluviomètre avec auget basculant
Zone de collecte
200 cm²
Intensité
maximal 7 mm/min
Résolution
0.1 mm par basculement
Environnement d’exploitation (température)
-25 °C à 60 °C
Incertitude
< 2 mm/min (2%)
2 à 5 mm/min (4%)
> 5 mm/min (10%)

Durée d’ensoleillement

Fabricant
Vaisala
Modèle
DSU 12
Date de mise en service
2002

Le rayonnement est absorbé par 6 lames bimétalliques sensibles au flux thermique. Le rayonnement incident provoque un échauffement et donc une courbure des bandes métalliques qui établit un contact entre-elles, de sorte que le flux de rayonnement puisse être calculé. Le temps des contacts électriques fermés permet de mesurer la durée d’ensoleillement, dès lors que le seuil de 120 W/m² a été dépassé (seuil fixé par l’OMM). Grâce à son principe de construction, cet instrument de nécessite aucune orientation particulière par rapport à la latitude et le soleil.

Spécifications

Capteur
6 Lamelles bimétalliques
Gamme spectrale
0.35 μm jusqu’à 1.1 μm
Temps de réponse
< 20 à 40 s
Stabilité à long-terme
10 W/m² par année
Incertitude
±10 %

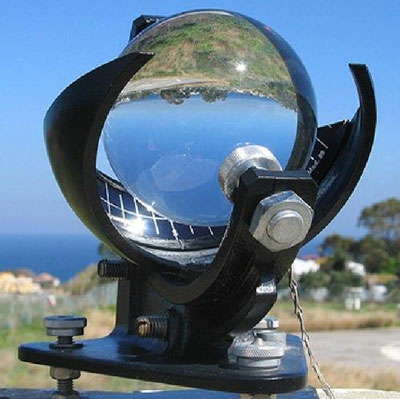

Durée d’ensoleillement

Fabricant
Casella / London
Modèle
Campbell-Stokes

La mesure de la durée d’ensoleillement se fait par le principe de la mesure optique. Le rayonnement solaire passe à travers la boule en verre qui agit telle une lentille convergente qui génère une brûlure du diagramme. La boule en verre est installée de manière concentrique sur un support en métal. La longueur de la brûlure visible sur le diagramme correspond à la mesure de la durée d’ensoleillement. La précision de lecture est en 10ème d’heure.

Spécifications

Capteur
boule en verre (lentille convergente)
Diamètre
101.6 mm
Période mesurée
1 diagramme par jour
Degré de latitude
réglable (entre 45° et 65°)

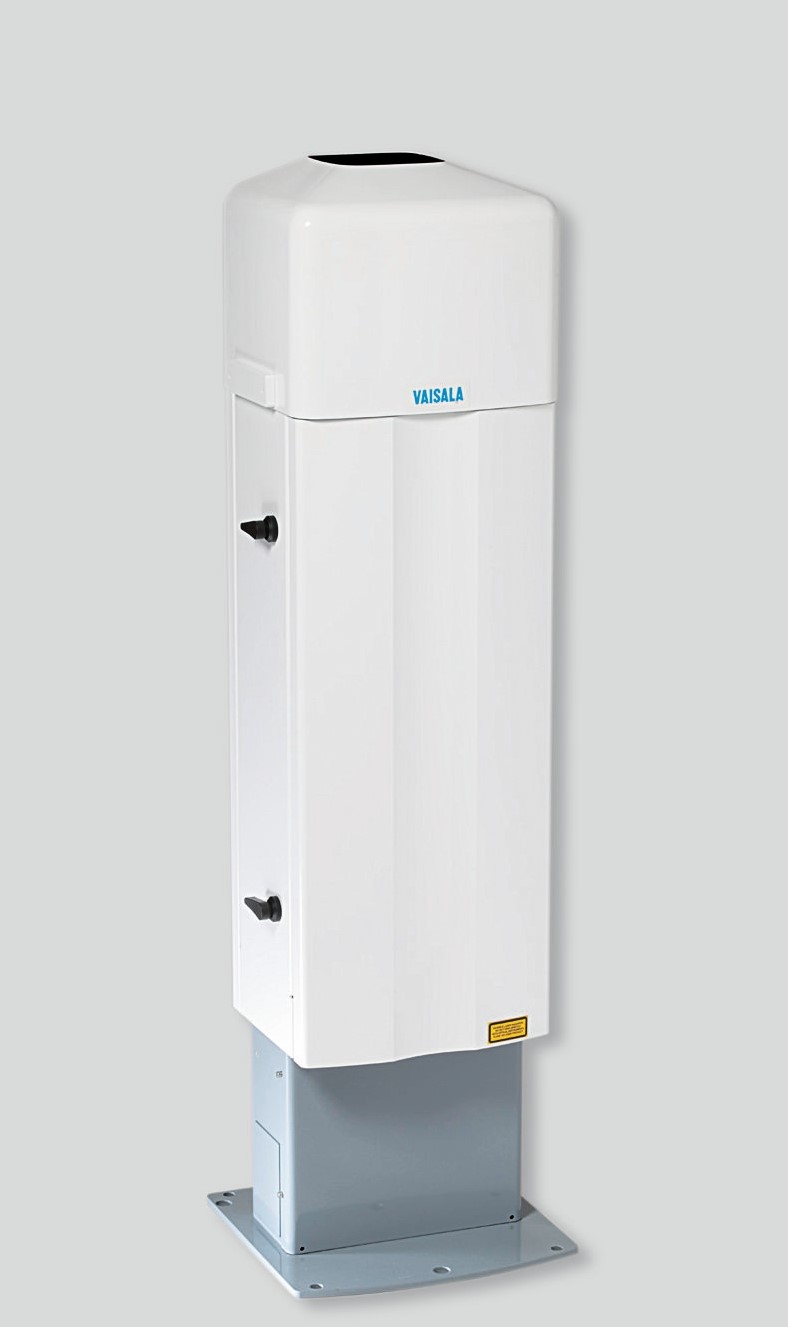

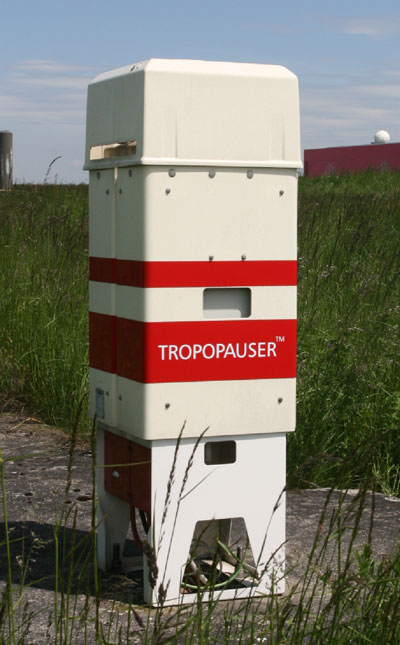

Hauteur de la base des nuages

Fabricant
Vaisala (ex Impulsphysik)
Modèle
LD-40
Date de mise en service
2002

Le célomètre fonctionne selon la technologie LIDAR (Light Detection and Ranging). Une diode laser envoie de brèves impulsions lumineuses qui convergent en un faisceau parallèle dirigé verticalement vers l’atmosphère. Une partie de la lumière est renvoyée par les aérosols de l’atmosphère jusqu’au récepteur du célomètre. Les signaux de rétrodiffusion permettent de déterminer, entre autres, la hauteur de la base des nuages ainsi que la visibilité verticale. Le célomètre permet de déterminer jusqu’à 3 base de nuages distinctes. La fiabilité de détection des bases nuageuses est garantie également pour tout type de précipitations grâce à des algorithmes sophistiqués.

Spécifications

Capteur
Célomètre avec LIDAR
Intervalle de mesure
7.5 m jusqu’à 13000 m (43000 ft)
Résolution
7.5 m (25 ft)
Précision
±7.5 m (25 ft)
Cycle de mesure
15 s
Laser
Diode d’impulsion
Longueur d’onde
855 nm

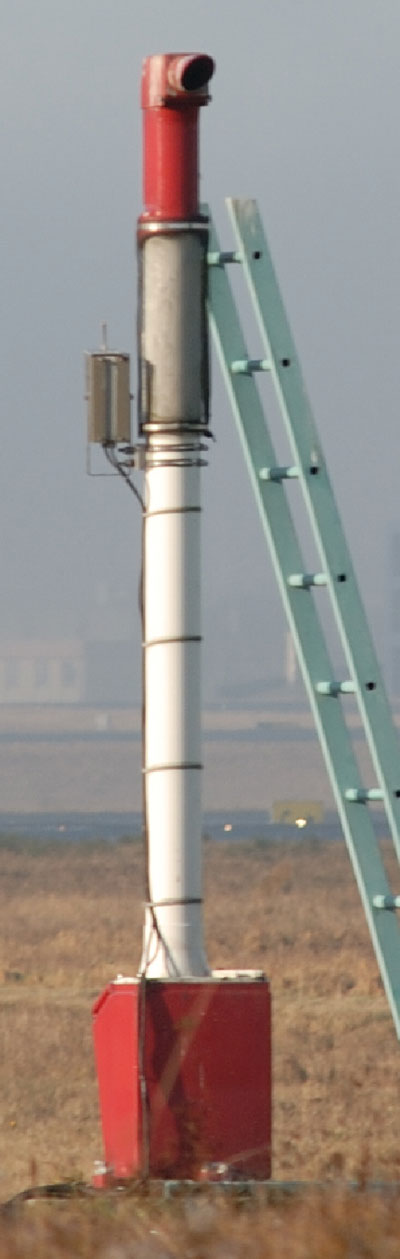

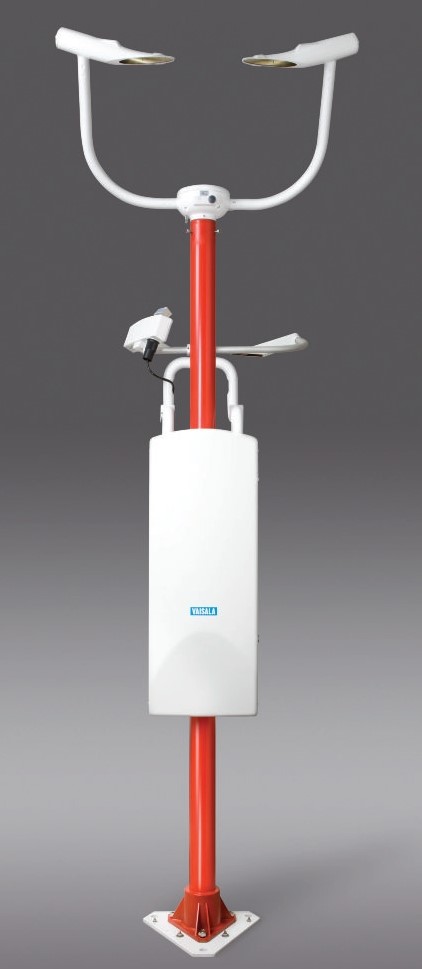

Portée visuelle de piste (RVR)

Fabricant
Vaisala (ex Impulsphysik)
Modèle
Skopograph II Flamingo
Date de mise en service
2002

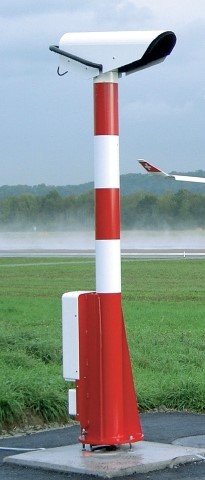

Le transmissiomètre est un capteur optique pour la mesure de la visibilité météorologique (MOR) à une hauteur de 2.5 m au-dessus de la piste d’atterrissage/de décollage. L’absorbance (opacité) d’une impulsion ou faisceau lumineux est le volume de mesure entre un émetteur (diode électroluminescente) et 2 récepteurs (photodiodes). Les distances mesurées entre l’émetteur de la lumière et les récepteurs sont de 15 m et 75 m. Le degré de transmission est une mesure pour l’atténuation de la lumière par les gouttelettes d’eau, les particules de poussière et les molécules de l’air. La portée visuelle de piste (RVR) est calculée à partir de la visibilité météorologique (MOR), de la luminosité environnante (capteur LM21) et de l’intensité des balises lumineuses de la piste.

Spécifications

Capteur
Transmissiomètre à lumière blanche
Intervalle de mesure
10 m jusqu‘à 3000 m (MOR)
Longueur de base
15 m / 75 m
Environnement d’exploitation (température)
-40 °C à 55 °C
